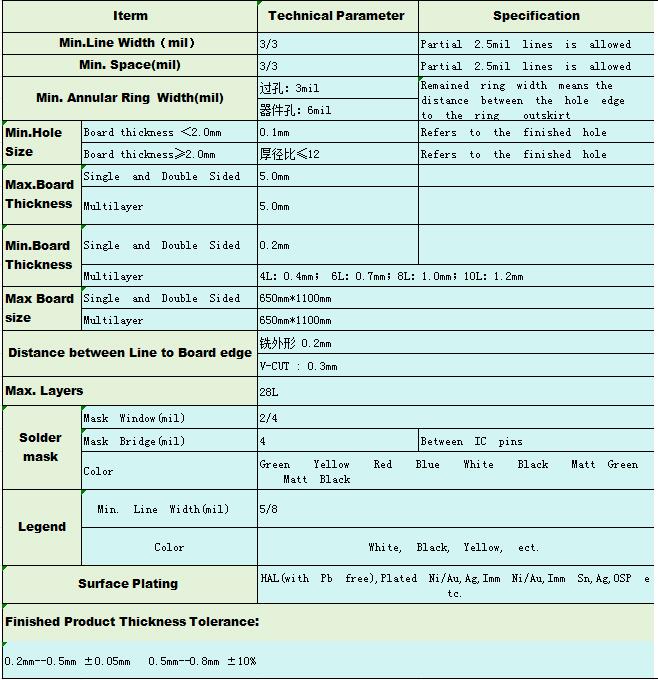

| 项 目 | 参 数 | 说 明 | ||||||
| 最小线宽(Mil) | 3/4 | 允许局部区域有3Mil的线。 | ||||||
| 最小间距(Mil) | 3/4 | 允许局部区域有3Mil的间距。 | ||||||
| 最小焊环(Mil) | 过 孔: 3Mil | 余环是指孔边到焊环最外边的距离。 | ||||||
| 器件孔：6Mil | ||||||||
| 最小孔径 | 板厚< 2.0mm | 0.1mm | 指成品孔。 | |||||
| 板厚≥2.0mm | 厚径比≤12 | 指成品孔。 | ||||||
| 最大板厚 | 单、双面板 | 5.0mm | ||||||
| 多层板 | 5.0mm | |||||||
| 最小板厚 | 单、双面板 | 0.2mm | ||||||
| 多层板 | 4层:0.4mm；6层:0.7mm；8层:1.1mm 10层:1.6mm | |||||||
| 最大尺寸 | 单、双面板 | 650 x 1100mm | ||||||
| 多层板 | 650 x 1100mm | |||||||
| 线到板边距离 | 铣外形:0.25mm | |||||||
| V-CUT: 0.4mm | ||||||||
| 最大层数 | 18层 | |||||||
| 阻焊 | 绿油窗(Mil) | 2/4 | ||||||
| 绿油桥(Mil) | 6 | 指IC管脚之间。 | ||||||
| 颜 色 | 绿色、黄色、红色、蓝色、白色、黑色、哑光绿、哑光黑 | |||||||
| 字符 | 最小线宽(Mil) | 5/8 | ||||||
| 颜色 | 白色、黄色、黑色等。 | |||||||
| 表面镀层 | 喷铅锡、化学沉金、插头镀金、化学沉锡、化学沉银、防氧化、喷纯锡 | |||||||

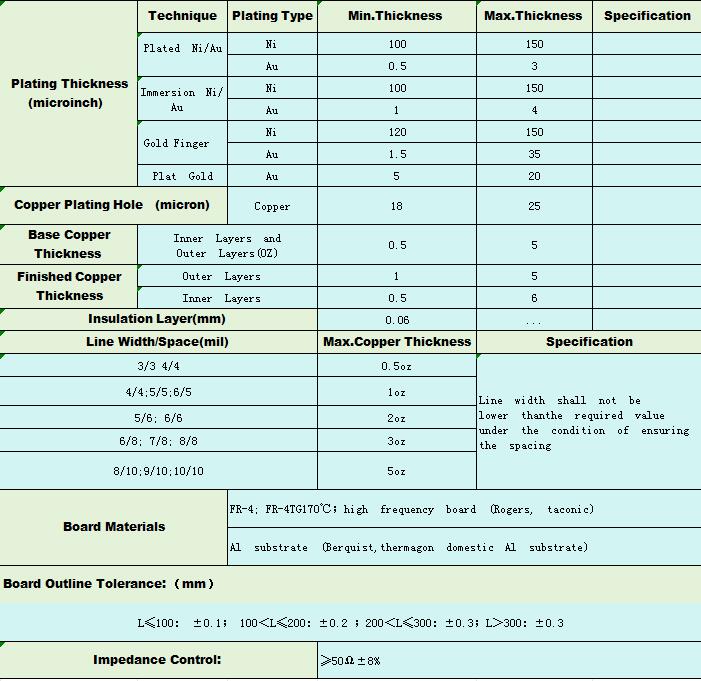

| 镀层 厚度 （微英寸） | 工艺 | 镀层类型 | 最小厚度 | 最大厚度 | 说明 | |||
| 全板镀金 | 镍层厚度 | 100 | 150 | |||||
| 金层厚度 | 0.5 | 3 | ||||||
| 化学镍金 | 镍层厚度 | 100 | 150 | |||||
| 金层厚度 | 1 | 4 | ||||||
| 镀金手指 | 镍层厚度 | 120 | 150 | |||||
| 金层厚度 | 1.5 | 35 | ||||||
| 镀厚金 | 金层厚度 | 5 | 50 | |||||
| 孔内镀层（微米） | 铜层厚度 | 18 | 25 | |||||
| 底铜厚度 | 内外层铜厚（oz） | 0.5 | 4 | |||||
| 成品铜厚 | 外层 | 1 | 5 | |||||
| 内层 | 0.5 | 6 | ||||||
| 绝缘层厚度(mm) | 0.06 | --- | ||||||
| 线宽/间距(mil) | 最大铜厚 | 说明 | ||||||
| 4/4;4/5; | 0.5oz | 在保证间距的情况下线宽不能低于要求值 | ||||||
| 4/6;5/5;6/5 | 1oz | |||||||
| 5/6;6/6 | 2oz | |||||||
| 6/8;7/8;8/8 | 3oz | |||||||
| 8/10;9/10;10/10 | 5oz | |||||||
| 板材类型 | FR-4,FR-4Tg170℃,高频板材(Rogers,taconic), Al基板((Berquist,thermagon 国产Al基) | |||||||
| 板外形（L）公差按下表（单位mm）: | ||||||||
| L≤100：±0.1；100<L≤200：±0.2；200 | ||||||||
| 成品板板厚公差： | ||||||||
| 板厚在0.2-0.5mm ±0.05MM 板厚＜0.8mm± 10%；板厚≥0.8mm± 8% | ||||||||
| 阻抗控制板 | ≥50Ω±8% | |||||||
|
