PCB孔技术详解：盲孔、埋孔、通孔与背钻

一、PCB孔技术简介

在现代服务器硬件设计中，PCB（印刷电路板）的孔技术是影响信号完整性、布线密度和制造成本的关键因素。随着数据传输速率不断提高（如PCIe 5.0/6.0、DDR5/6内存、高速以太网等），对PCB孔技术的要求也越来越高。同时也经常在EQ中见到Backdrill和VPPIO。本文将详细介绍PCB中常见的孔类型（盲孔、埋孔、通孔）、背钻（Backdrill）技术以及VIPPO（Via-in-Pad Plated Over）。

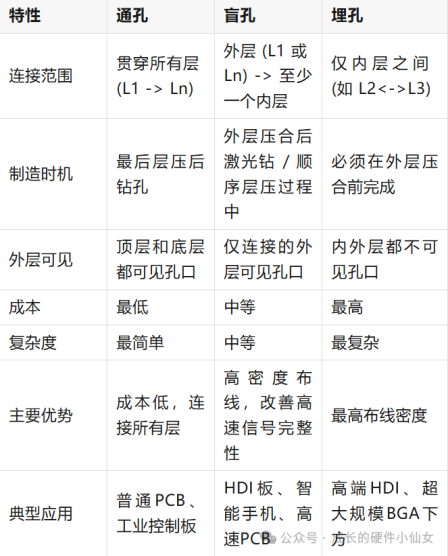

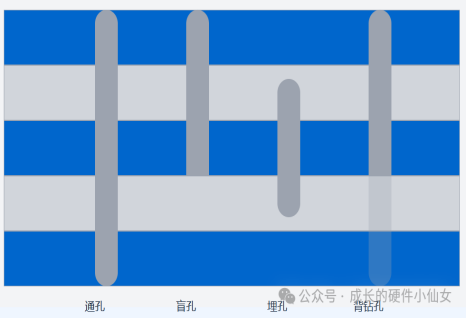

二、PCB孔类型详解

1. 通孔（Through Hole Via）

通孔是最常见的PCB孔类型，它贯穿整个PCB，从顶层连接到底层。

特点：

v 贯穿整个PCB厚度，连接所有层

v 在PCB的顶面和底面都能看到孔口

v 制造工艺简单，成本最低

v 布线灵活性高，但占用空间大

优点：

Ø 制造工艺成熟，成本最低

Ø 连接所有层，布线灵活性高

Ø 可靠性好，适合各种常规PCB

缺点：

² 占用所有层的布线空间

² 高速信号中会形成较长的寄生电感和电容（Stub效应）

² 不适合高密度布线设计

适用场景：

通孔适用于对成本敏感、布线密度要求不高、需要连接所有层的普通PCB设计，如工业控制板、电源类PCB和标准多层板等。

2. 盲孔（Blind Via）

盲孔连接PCB的外层（顶层或底层）与一个或多个内层，但不贯穿整个PCB。

特点：

n 从PCB的一个表面（顶层或底层）向内部延伸，终止于中间某一层

n 仅在打孔的那一面能看到孔口，另一面看不到

n 制造工艺比通孔复杂，成本较高

n 节省空间，提高布线密度

制造工艺：

盲孔的制造主要有两种方法：

a.顺序层压法：

 先制作包含目标内层和部分芯板的结构，钻孔并电镀形成盲孔，然后再层压上外层。

b. 激光钻孔法（主流）：

 在板子完全层压好后，使用高精度激光（如UV激光或CO2激光）从外层烧蚀材料，精确钻到目标内层深度。

优点：

Ø 节省空间，只在涉及的层占用空间

Ø 改善信号完整性，孔道短，减少Stub效应

Ø 提高布线密度，适合HDI设计

缺点：

² 制造工艺复杂，成本高于通孔

² 需要更精密的设备（如激光钻孔机）

适用场景：

盲孔广泛应用于结构紧凑、对PCB空间要求较高的产品，如智能手机、智能手表、高密度消费电子等。在高速信号连接表层和内层时，盲孔能有效减少信号损耗。

3. 埋孔（Buried Via）

埋孔完全位于PCB的内部层之间，不连接到任何外层（顶层或底层）。

特点：

v 完全隐藏在PCB内部，不延伸到顶面或底面

v 用于连接PCB中间的两层或多层

v 制造工艺最复杂，成本最高

v 最大程度节省外层空间

制造工艺：

埋孔的制造必须在层压外层之前完成：

a.先制作包含目标内层（如L2, L3, L4）和芯板的结构（称为子板或芯板单元）

b. 在这个子板上钻孔并电镀形成埋孔

c. 然后将制作好埋孔的子板与其他层（包括外层）一起层压，形成最终的完整PCB

优点：

Ø 完全不影响外层的布线空间

Ø 最大化布线密度，为顶层和底层腾出宝贵区域

Ø 优化内层互连，无需占用外层

缺点：

² 制造工艺极其复杂，需要多次层压步骤

² 成本最高（通常远高于盲孔）

² 设计和制造良品率控制难度大

² 无法用于维修和测试（外部不可见）

适用场景：

埋孔主要用于极端高密度布线需求的场景，如高端手机处理器、超大规模FPGA/BGA下方布线等。当盲孔结合层压通孔仍无法满足需求时，才会考虑使用埋孔。

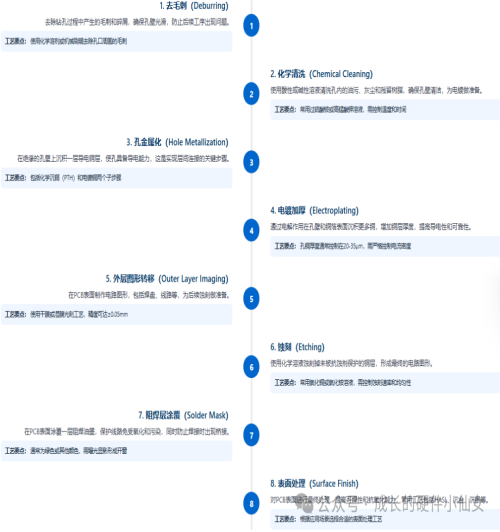

三、PCB打孔的工艺步骤

PCB钻孔完成后，需要经过一系列关键工艺步骤，才能确保孔的质量和可靠性。以下是主要的工艺流程：

质量控制： 每个工艺步骤都需要严格的质量控制，包括孔壁铜厚测试、绝缘电阻测试、热应力测试等，确保PCB的可靠性和使用寿命。

四、背钻（Backdrill）技术详解

在PCB板厂EQ中经常看到这样的问题：工艺中是否使用Bcakdrill和VPPIO，那Bcakdrill和VPPIO究竟是什么呢？

1.什么是背钻？

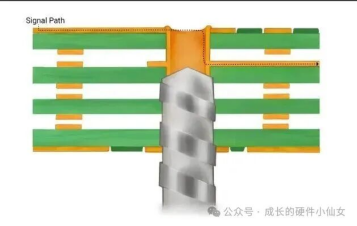

背钻（Backdrilling）是一种针对高速/高频电路板的特种钻孔工艺，其核心作用在于消除通孔（Via）中未使用的铜柱（Stub），减少信号反射和衰减，从而提升高速信号的完整性和传输质量。

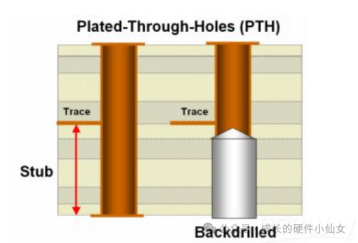

在多层PCB中，通孔会贯穿整个板层（例如从第1层钻到第12层）。但实际信号可能只需从第1层传输到第8层，下层（第9~12层）的孔壁铜柱就成了无电气连接的"残桩"（Stub），如上图所示。

这些Stub会像天线一样反射高速信号，尤其在GHz级高频下，导致信号失真、时序抖动和眼图闭合。背钻通过二次钻孔移除多余Stub，使信号路径更"干净"。

2. 背钻的核心作用

a.消除信号路径上的"残桩"（Stub）

l 原始通孔： Layer1→2→3→4→5→6→7→8→9→10→11→12

l 信号路径： Layer1 → Layer8

l Stub： Layer9~12（无用部分）

l 背钻后：切除Layer9~12的铜柱，剩余有效通孔深度仅到Layer8。

b.  减少信号衰减和反射

Stub产生的谐振会吸收信号能量（尤其在谐振频率点），造成插入损耗（Insertion Loss）陡增。背钻通过移除多余Stub，显著降低反射（Return Loss）和串扰（Crosstalk）。

c. 背钻带来的核心优势

1）提升信号速率上限

支持25Gbps+高速链路（如PCIe 5.0/6.0、400G以太网、DDR5内存）

2）改善信号完整性（SI）

减少抖动（Jitter），提升眼图宽度/高度，降低误码率（BER）

3）降低高频损耗

尤其对毫米波（mmWave）频段（如5G/雷达）至关重要

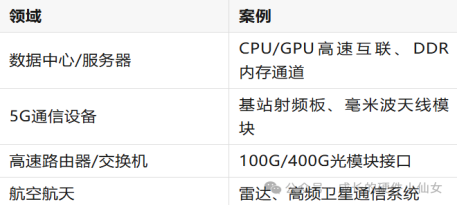

3. 背钻的典型应用场景

4. 背钻工艺关键点

精度控制

背钻深度需精确到±50μm，确保不伤及有效铜层（钻深不足留Stub，过深则断路）

特殊钻头设计

使用平头钻（钻尖角度≥130°），避免损伤底层铜箔

电镀填平

背钻孔常需树脂塞孔+电镀填平，防止杂质进入影响可靠性

五、VIPPO技术解析

1. 什么是VIPPO？

VIPPO是Via-in-Pad Plated Over的缩写，中文通常称为"盘中孔镀覆工艺"或"盘中孔铜填充并镀平"。这是一种将过孔直接设计在焊盘内部，通过电镀工艺对过孔进行实心铜填充，再对焊盘表面进行二次镀铜与平整处理的技术。

VIPPO也被称为POFV（Plated Over Filled Via），是一种特殊的塞孔技术。它的核心特点是：在焊盘中心直接钻孔，使用导电或铜基材料进行完全填孔，通过精密研磨实现表面高度一致，最后对填孔区域进行整面铜镀覆盖，形成一个平整、可焊接、无空洞的焊盘结构。

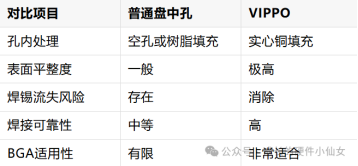

2. VIPPO与普通盘中孔的区别

普通的盘中孔（Via-in-Pad）只是将过孔打在焊盘上，而VIPPO则是在盘中孔的基础上增加了铜填充和表面镀覆工艺。

3. VIPPO的核心优势

提高布线密度

VIPPO大大提高PCB板布线密度，特别是BGA区域，显著减小PCB尺寸

改善信号完整性

减少扇出长度，降低寄生电感，优化高速信号传输路径

提升焊接可靠性

防止SMT过程中焊膏流入孔中，避免虚焊和连接强度不足问题

增强散热性能

铜填充提供更好的热传导路径，有助于元件散热

4. VIPPO的应用场景

VIPPO技术在现代电子设计中有广泛应用，特别是在以下场景：

a.BGA封装区域：

  解决BGA下方布线空间不足的问题，提高布线密度

b. 高密度HDI板：

  智能手机、平板电脑等小型化设备

c. 高速PCB：

   服务器、高端路由器等需要优化信号完整性的设备

d. RF电路：

   射频设备中优化接地和信号传输

5. VIPPO设计注意事项

l VIP的直径不应超过0.5mm，否则SMT时焊锡膏可能流入孔中

l BGA区域的通孔尺寸一般在0.3mm以下，焊盘一般为10mil左右

l 建议使用化学镍金（ENIG）作为表面处理工艺

l 成本会增加25%到50%，需要在设计初期评估成本效益

l 引脚少于或等于3的元件使用VIPPO容易脱落，焊接时焊盘容易脱落

l 成本考量： 使用VIPPO工艺后，PCB成本会增加25%到50%，具体取决于孔密度与层数。在项目早期的器件选择阶段，应尽量选择引脚间距较大的封装，在PCB布局阶段避开VIPPO设计。

六、总结与最佳实践

1. PCB孔类型选择指南

在PCB设计中，选择合适的孔类型需要考虑多个因素，包括信号速率、布线密度、成本预算等。以下是一些建议：

通孔适用场景

低速信号（< 1Gbps）

对成本敏感的项目

布线密度要求不高

需要连接所有层的情况

盲孔适用场景

高速信号（1-25Gbps）

高密度PCB设计

需要连接外层和内层

智能手机、平板电脑等小型设备

埋孔适用场景

超高密度PCB设计

需要最大化外层空间

超大规模BGA下方布线

高端服务器、高性能计算设备

背钻应用建议

对于10Gbps以上的高速信号，建议使用背钻技术

背钻深度控制在±50μm以内，确保不伤及有效铜层

考虑使用树脂塞孔+电镀填平工艺，提高可靠性

注意背钻不适用于盲埋孔（HDI板）

2. PCB设计最佳实践

信号完整性优先：

对于高速信号，优先考虑使用盲孔、埋孔或背钻技术，减少Stub效应

成本与性能平衡：

根据实际需求选择合适的孔类型，避免过度设计

工艺可行性：

与PCB制造商密切合作，确保设计方案在工艺上可行

仿真验证：

使用信号完整性仿真工具验证设计方案

测试验证：

制作测试板验证实际性
